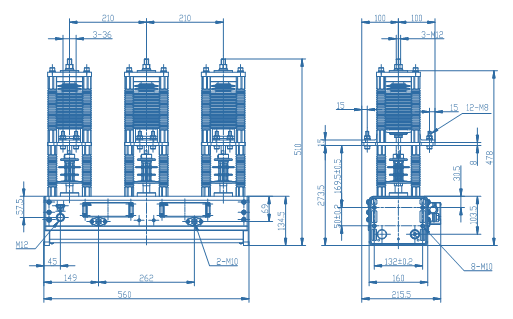

MS4 支柱式三相断路器

MS4-12-1250/25-01 简称：MS4-01（用于SF6充气柜）
MS4-12-1250A/31.5-02 简称：MS4-02（用于SF6充气柜）
MS4-12-1250/25-03 简称：MS4-03（用于空气绝缘开关柜）
MS4-12-1250A/31.5-04 简称：MS4-04（用于空气绝缘开关柜）

在线询价

上一个下一个

详细内容 规格参数 产品包装

序号	项目	MS4-01	MS4-02	MS4-03	MS4-04
1	额定电压，kV	12	12	12	12
2	额定电流, A	1250	1250	1250	1250
3	额定工频耐压, kV	42	42	42	42
4	额定冲击耐压, kV	85	85	85	85
5	额定短路开断电流, kA	25	31.5	25	31.5
6	额定短路关合峰值电流, kA	63	80	63	80
7	额定短时耐受电流, kA	63	80	63	80
8	额定短时耐受时间, s	4	4	4	4
9	额定频率, Hz	50	50	50	50
10	相间距，mm	150	150	210	210
11	触头开距, mm	8±0.5	8±0.5	8±0.5	8±0.5
12	机构超行程, mm	2±0.5	2±0.5	2±0.5	2±0.5
13	额定操作循环	O-0.3s-CO-15s-CO
14	固有合闸时间, ms	<25	<25	<25	<25
15	三相合闸不同期, ms	≤2	≤2	≤2	≤2
16	合闸弹跳时间, ms	≤2	≤2	≤2	≤2
17	固有分闸时间, ms	5±0,5	5±0,5	5±0,5	5±0,5
18	三相分闸不同期, ms	≤2	≤2	≤2	≤2
19	机械寿命, 次	50000	50000	50000	50000
20	电气寿命（额定短路电流），次	50	50	50	50
21	辅助开关数量，个	6NO+6NC
22	重量， kg	34	34	34	34
