MS4-12-1250/25-05 简称：MS4-05 MS4-12-1250/31.5-06 简称：MS4-06 空气绝缘开关柜，用于消弧选线、选相、旁路等操作。
序号
项目
MS4-05
MS4-06
1
额定电压，kV
12
2
额定电流, A
1250
3
额定工频耐压, kV
42
4
额定冲击耐压, kV
85
5
额定短路开断电流, kA
25
31.5
6
额定短路关合峰值电流, kA
63
80
7
额定短时耐受电流, kA
8
额定短时耐受时间, s
9
额定频率, Hz
50
10
相间距，mm
--
11
触头开距, mm
8±0.5
机构超行程, mm
2±0.5
13
额定操作循环
O-0.3s-CO-15s-CO
14
固有合闸时间, ms
<25
15
三相合闸不同期, ms
16
合闸弹跳时间, ms
≤2
17
固有分闸时间, ms
5±0,5
18
三相分闸不同期, ms
19
机械寿命, 次
50000
20
电气寿命（额定短路电流），次
21
辅助开关数量，个
3NO+2NC
22
重量， kg

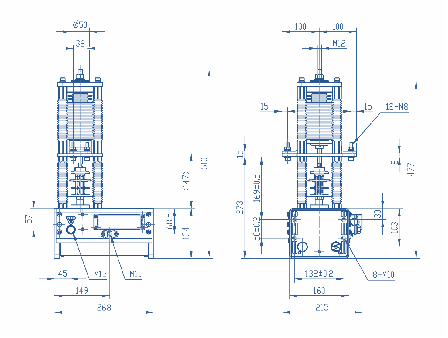

外形尺寸图：
适用于：MS4-05 MS4-06
NEWMS2MS5PCD150.STP
