MS5 SHELL框架式单相断路器

MS5-12-1250/25-21 简称：MS5-21
MS5-12-1250/31.5-22 简称: MS5-22
MS5-12-1600/25-23 简称：MS5-23
MS5-12-1600/31.5-24 简称: MS5-24
MS5-12-2000/25-25 简称：MS5-25
MS5-12-2000/31.5-26 简称: MS5-26
用于空气绝缘开关柜

在线询价

上一个下一个

详细内容 规格参数 产品包装

序号	项目	MS5-21	MS5-22	MS5-23	MS5-24	MS5-25	MS5-26
1	额定电压，kV	12	12	12	12	12	12
2	额定电流, A	1250	1250	1600	1600	2000	2000
3	额定工频耐压, kV	42	42	42	42	42	42
4	额定冲击耐压, kV	85	85	85	85	85	85
5	额定短路开断电流, kA	25	31.5	25	31.5	25	31.6
6	额定短路关合峰值电流, kA	63	80	63	80	63	80
7	额定短时耐受电流, kA	63	80	63	80	63	80
8	额定短时耐受时间, s	4	4	4	4	4	4
9	额定频率, Hz	50	50	50	50	50	50
10	相间距，mm	--	--	--	--	--	--
11	触头开距, mm	6±0.5	6±0.5	6±0.5	6±0.5	6±0.5	6±0.5
12	机构超行程, mm	2±0.5	2±0.5	2±0.5	2±0.5	2±0.5	2±0.5
13	额定操作循环	O-0.3s-CO-15s-CO
14	固有合闸时间, ms	<25	<25	<25	<25	<25	<25
15	三相合闸不同期, ms	≤2	≤2	≤2	≤2	≤2	≤2
16	合闸弹跳时间, ms	≤2	≤2	≤2	≤2	≤2	≤2
17	固有分闸时间, ms	5±0,5	5±0,5	5±0,5	5±0,5	5±0,5	5±0,5
18	三相分闸不同期, ms	≤2	≤2	≤2	≤2	≤2	≤2
19	机械寿命, 次	50000	50000	50000	50000	50000	50000
20	电气寿命（额定短路电流），次	50	50	50	50	50	50
21	辅助开关数量，个	3NO+2NC
22	重量， kg	19	19	19	19	19	19

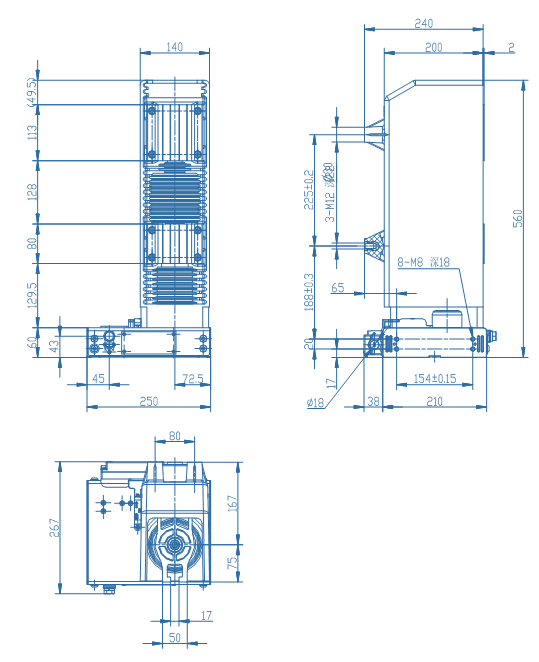

外形尺寸：适用于：MS5-21, MS5-22 MS5-23, MS5-24, MS5-25, MS5-26.png
